Tensions variables

Définitions

---

Tension continue Tension variable Tension périodique Tension alternée Tension alternative

: sa valeur est constante au cours du temps : sa valeur n'est pas constante au cours du temps : tension variable qui prend les mêmes valeurs à intervalles de temps réguliers : tension variable qui prend des valeurs positives puis négatives : tension alternée dont la moyenne au cours du temps est nulle

Caractéristiques d'une tension périodique alternative

---

• sa forme
• sa période T (en seconde) : c'est l'intervalle de temps séparant deux répétitions de la tension. On parle également de cycle.
• sa fréquence f (en hertz, symbole Hz) : f est l'inverse de la période et indique le nombre de répétitions par seconde. On a donc f = 1/T.
• son amplitude, notée U_m (ou U_max). On mesure aussi U_cc, l'amplitude crête à crête et on a : U_m = U_cc/2.




 Applications corrigées

---

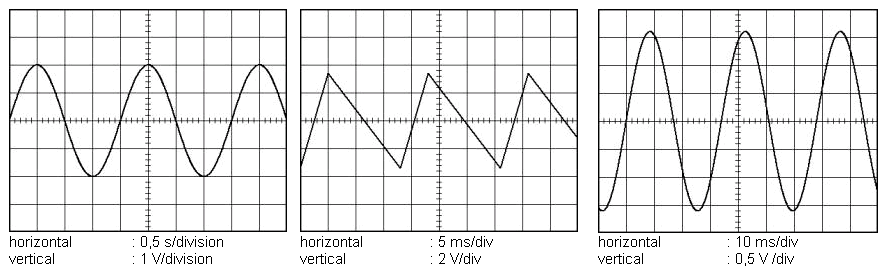

Pour chacune des tensions périodiques alternatives représentées ci-dessous, déterminer sa forme, sa période, sa fréquence et son amplitude


 Voir les réponses


Applications non corrigées

---

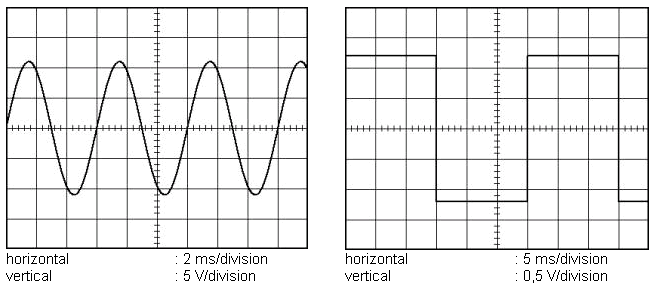

Mêmes questions pour les 2 tensions suivantes mais cette fois, à vous de donner les réponses .


Production de tensions périodiques alternatives au laboratoire

---

On utilise un générateur de basses fréquences (GBF ou BF) permettant de choisir les caractéristiques de la tension délivrée : forme / fréquence / amplitude.
